Обзор продукта

Один блок входов и восемнадцати выходов принимает один медный ввод площадью 10–70 мм² и разделяет его на восемнадцать ответвлений на одном корпусе, монтируемом на рейке-. Входной ток рассчитан на постоянный ток 125 А при 400 В переменного тока.

Плотные шкафы не отличаются деталями: восемнадцать одинаковых терминалов выглядят одинаково, а поиск одного неисправного участка обходится в полсмены. Здесь розетки расположены ступенчатыми рядами, а не плоским блоком, с пронумерованной областью маркировки на каждой цепи.

Внутренняя планка имеет такой размер, что ток равномерно распределяется по всем восемнадцати точкам отвода, а вентилируемый корпус отводит тепло. Любая отдельная ветвь может быть повторно-завершена, не затрагивая остальные семнадцать.

Внутренняя структура и конструкция рассеивания тепла

Стандартная конфигурация для версии с восемнадцатью-розетками на 125 А; сверьте отмеченные строки с вашим рисунком.

Параметр	Ценить
Конфигурация	1 вход / 18 выходов
Максимальный общий входной ток	125 Непрерывная работа
Максимальный ток на-розетку	16 А на цепь
Диапазон входного провода	10 мм² – 70 мм², одножильный или многожильный медный
Диапазон выходного провода	1,5 мм² – 16 мм², одножильный или многожильный медный
Номинальное напряжение	400 В переменного тока
Сопротивление изоляции	>100 МОм при 500 В постоянного тока
Диэлектрическое выдерживаемое напряжение	2,5 кВ переменного тока в течение 1 минуты
Базовая нагрузка	125 А – непрерывная сумма по блоку; 16 А - это мощность одной розетки, а не одновременная сумма всех восемнадцати
Дирижер	Медный стержень с высокой-проводимостью, луженый-покрытием, номер серии -, подтвердите
Жилье	Огнестойкий-конструкционный пластик, класс UL94 V-0 - для подтверждения, на страницах серии указаны как ABS, так и PA66+GF30.
Монтаж	DIN-рейка 35 мм или винтовое крепление - подтвердите для вашего шкафа
Задание крутящего момента	Впускной М8: 8–12 Н·м; выпускное отверстие M4: 1,5–2,5 Н·м, номер серии -, подтвердите
Идентификация цепи	Ступенчатые ряды клемм с пронумерованной областью маркировки на каждой цепи.
Справочник по проектированию	Ссылка на серию IEC 60947-7-1 -, сверьтесь с отчетом об испытаниях перед публикацией
Кастомизация	Пользовательская маркировка, расположение монтажных отверстий и измененные конфигурации цепей на чертеже.
минимальный заказ	10 штук
Время выполнения	стандартные заказы 7–10 дней; 15–20 дней под индивидуальный заказ
Гарантия качества	12–24 месяца с даты отгрузки
Производственный стандарт	Система менеджмента качества ISO 9001
Упаковка	20 штук в коробке; 4,8 кг брутто в коробке; картон 32×24×18 см
Порты доставки	Порт Нинбо / Порт Шанхая
Обращение котировок	В течение 24 часов

Основные преимущества

Четыре вещи, которые решают, останутся ли восемнадцать цепей работоспособными в одном шкафу.

Ступенчатые ряды, а не плоский берег

При поднятии чередующихся рядов все точки зажима остаются в пределах досягаемости отвертки, поэтому средний-блок клемм можно затянуть, не перемещая соседние провода.

Пронумерованная область на цепь

Каждая из восемнадцати позиций имеет свою собственную область записываемых номеров, поэтому цепь идентифицируется по положению, а не по отваливающейся метке.

Сбалансированный стержень, вентилируемый корпус

Размер стержня таков, что ток распределяется по всем восемнадцати точкам отвода, а не теснится на концах, а вентилируемый корпус отводит тепло.

Одна ветвь повторно-закрыта в одиночку

Одну розетку можно ослабить,-подсоединить и перезатянуть-, не касаясь остальных семнадцати, что позволяет сократить-выявление неисправностей.

Клемма проволочной клетки против традиционной латунной клеммы

Разница проявляется во время подключения и снова при первой неисправности.

Точка сравнения	Клемма проволочной клетки (этот блок)	Традиционный латунный терминал
Идентификация цепи	Ступенчатые ряды с пронумерованной областью разметки на каждый контур	Плоский банк одинаковых позиций; полагается на свободные теги
Отслеживание неисправности	Положение и номер позволяют быстро определить пробег	Каждая ветка должна быть протестирована по очереди.
Входная проводка	Медь 10–70 мм² укладывается в клетку спереди.	Толстый кабель должен быть сформирован, чтобы дотянуться до круглого столба.
Зажим	Клетка закрывается на весь проводник	Давление, приложенное к одной точке винта
Повторная-работа одной ветки	Любую из 18 розеток можно-перезаключить отдельно.	Изменение проводки одного канала часто мешает соседям
Ширина шкафа	18 ответвлений в одном корпусе, без межблочной проводки	Несколько небольших блоков, соединенных вместе
Нагрев при полной нагрузке	Размер стержня обеспечивает равномерное распределение тока, а также вентилируемый корпус.	Зависит от того, как были загружены меньшие блоки.

Профессиональный производственный процесс

Шесть этапов с записью электрических результатов для каждой партии.

01/

Медный пруток вырезается и штампуется по чертежу.

02/

Удаление заусенцев и снятие фасок с кромок перед нанесением покрытия.

03/

Лужение токопроводящих частей.

04/

Корпус отлит в соответствии с классом воспламеняемости UL94 V-0.

05/

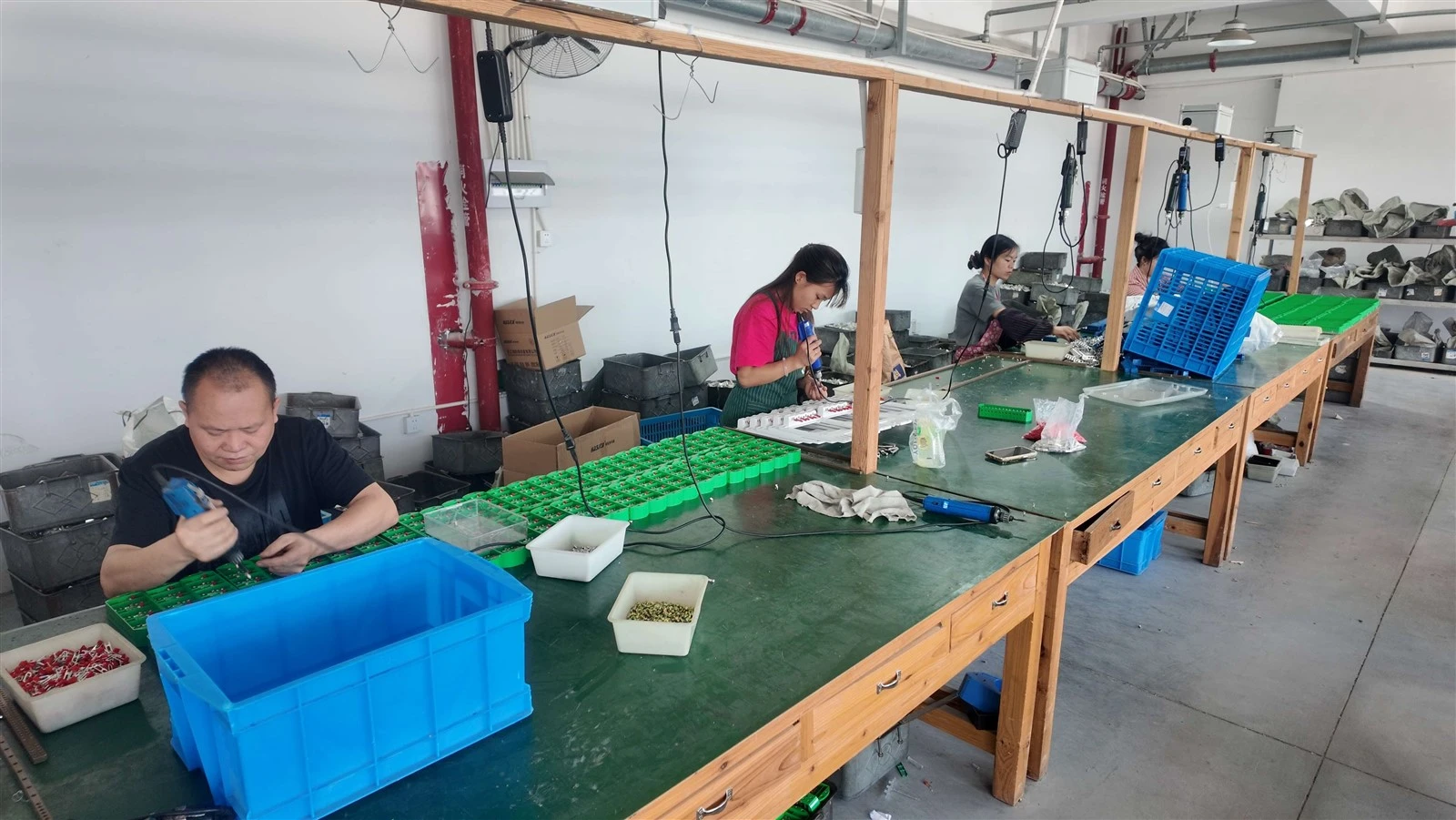

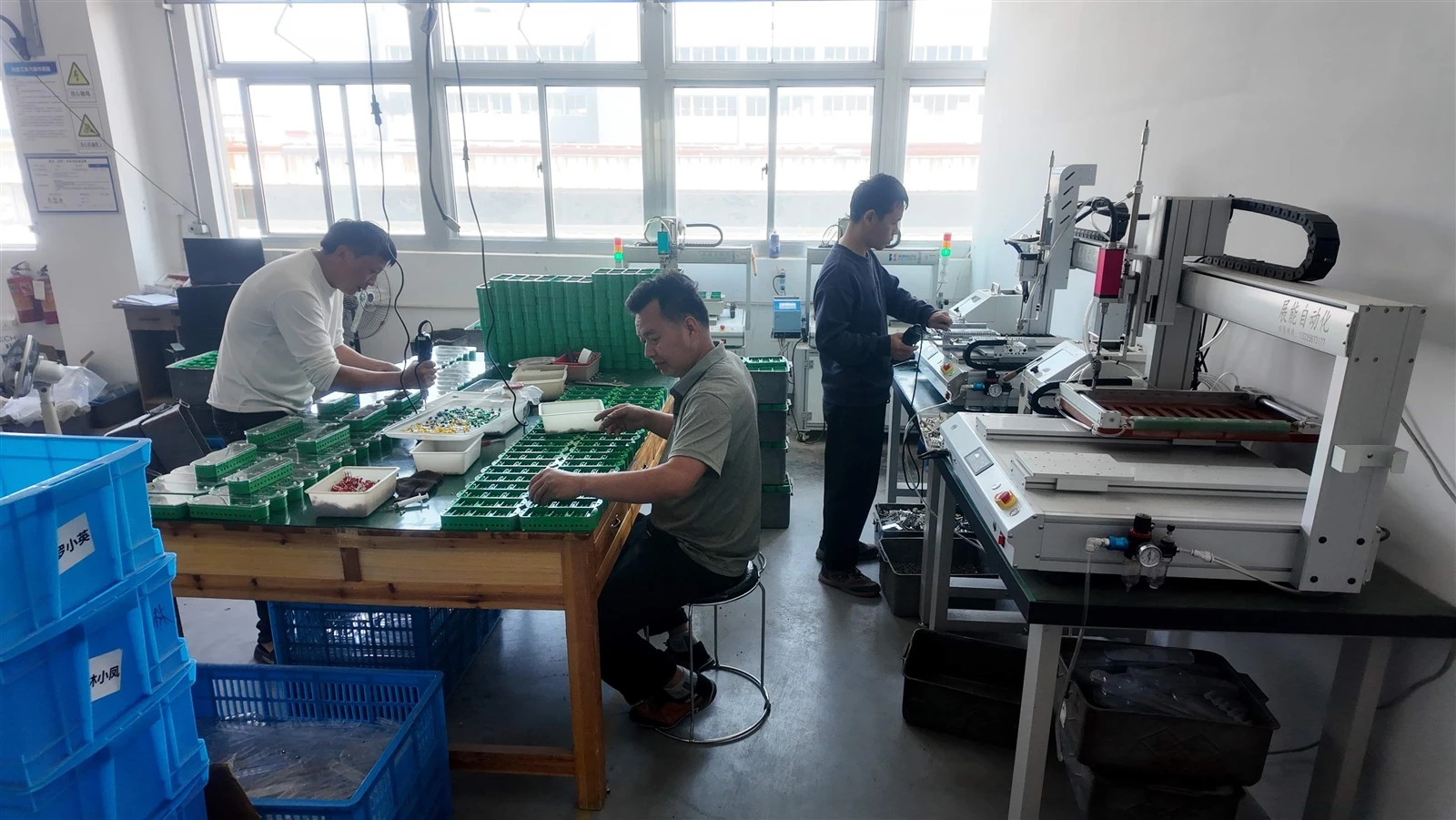

Штанга, клетки и клеммы собраны в регистр во всех восемнадцати позициях.

06/

Плановое испытание: выше 100 МОм при 500 В постоянного тока, 2,5 кВ переменного тока в течение одной минуты.

Варианты материалов и обработки поверхности

Перед заказом стоит определиться с двумя вариантами.

Проводящие детали из луженой-медной меди

Шина и клетки изготовлены из меди с луженым покрытием, которое снижает контактное сопротивление и препятствует потускнению голой меди, накапливающейся во влажном корпусе.

Огнестойкий-корпус

Корпус изготовлен из огнестойкого-конструкционного пластика, сертифицированного по стандарту UL94 V-0, с отлитыми зонами нумерации, поэтому этикетки на схемах выдерживают протирание и сервисное обслуживание.

Сценарии применения

Три места, где блок с 1 входом и 18 выходами занимает место на рельсах.

Многоэтажные-шкафы учета

Восемнадцать метров, сложенных на нескольких этажах, — это естественно: один подвод, одна ветка на метр и пронумерованный ряд, который позволяет отслеживать источник питания, не разбирая панель.

Шкафы управления высокой-плотности

Если шкаф концентрирует фидеры на ограниченном рельсе, восемнадцать ответвлений от одного корпуса занимают ширину меньше, чем три или четыре блока, без проводки между ними.

Розничные и стандартные этажи

Тот же блок обслуживает торговый этаж с восемнадцатью магазинами, здание с одной единицей на этаже и этажи промышленного стандарта, питающие множество отдельных грузов.

Часто задаваемые вопросы

Вопрос: Для чего нужен 18-контактный распределительный блок?

О: Он распределяет одну входящую медную линию сечением 10–70 мм² на восемнадцать отдельных ответвлений от одного корпуса, монтируемого на -рейку, что позволяет питать много-шкаф счетчиков без укладки блоков меньшего размера.

Вопрос: Как восемнадцать цепей разделяются во время технического обслуживания?

Ответ: Розетки расположены ступенчатыми рядами, и каждое положение имеет пронумерованную область маркировки, поэтому цепь идентифицируется по положению и номеру. Одну ветвь можно повторно-закрыть, не нарушая работу остальных семнадцати.

Вопрос: Каковы электрические характеристики?

A: Общий постоянный ток 125 А при 400 В переменного тока, 16 А на любой розетке. Сопротивление изоляции превышает 100 МОм при 500 В постоянного тока, диэлектрическая устойчивость выдерживает напряжение 2,5 кВ переменного тока в течение одной минуты. 16 А — это мощность одной клеммы, а не 18×16 А сразу.

Вопрос: Какие размеры кабелей и способы крепления он поддерживает?

A: Вход 10–70 мм², одножильный или многожильный медный, выходы 1,5–16 мм². Серия монтируется на DIN-рейку шириной 35 мм или с помощью винтового крепления -, в зависимости от того, что подходит для вашего шкафа.

Вопрос: Поддерживаете ли вы настройку и каков минимальный заказ?

О: Специальная маркировка, расположение монтажных отверстий и измененные конфигурации цепей изготавливаются по вашему чертежу. Минимальный заказ — 10 штук; Стандартные заказы доставляются в течение 7–10 дней, индивидуальные заказы — 15–20 дней. Отправьте свой рисунок на расчет стоимости в течение 24 часов.
