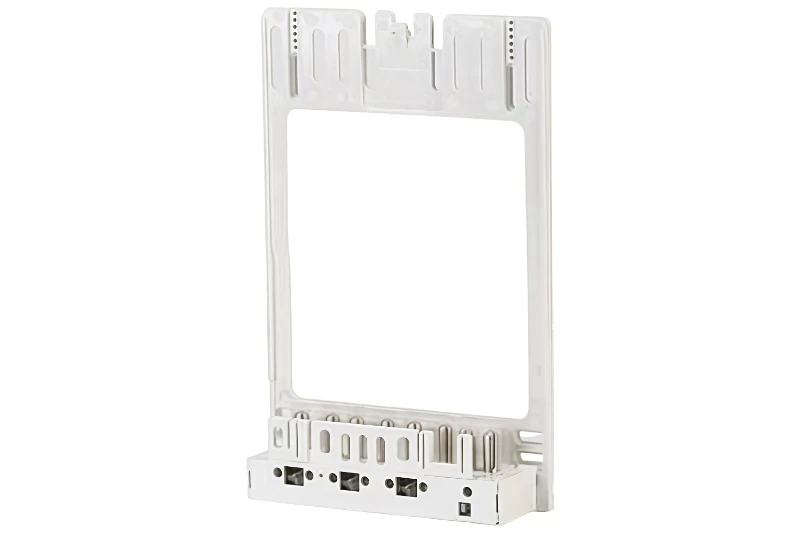

Обзор продукта

Разъем трехфазных помех 100A представляет собой измерительный интерфейс на 100 А, предназначенный для обеспечения устойчивости трехфазной измерительной цепи при большой нагрузке. Каждый фазовый контакт находится внутри собственной экранированной камеры, поэтому кондуктивные шумы и введенные сигналы остаются вне пути измерения, а не проходят через точку контакта.

Именно экранирование отличает его от обычного клеммного блока. В обычной шине точки контакта открыты, и байпасное устройство или паразитное соединение могут достичь контакта под напряжением и исказить показания. Здесь стенка камеры, защита от несанкционированного доступа и пломбируемые точки вместе образуют барьер помех.

Грузоподъемность соответствует размеру. Контакты изготовлены из медного сплава с высокой-проводимостью и прецизионным лужением, удерживающим начальное контактное сопротивление не более 0,5 мОм, а винтовые-зажимные клеммы подходят для медных проводников сечением до 35 мм². Протестировано в соответствии с IEC 60947-7-1, повышение температуры остается ниже 45 К при номинальном токе, поэтому ток 100 А может передаваться непрерывно.

Технические характеристики

Значения ниже представляют собой стандартную конфигурацию. Перед выпуском сверьте каждую строку со схемой или чертежом панели счетчика.

Параметр	Ценить
Номинальный ток	100 A
Номинальное напряжение	380 В/400 В переменного тока (три фазы)
Фазы	3
Диапазон проводников	Медь, до 35 мм²
Прекращение действия	Винтовой-зажим
Повышение температуры	< 45 K at rated current (IEC 60947-7-1)
Контактное сопротивление	Меньше или равно 0,5 мОм (начальное)
Выдерживать напряжение	AC 2500 В/1 мин, без пробоев
Сопротивление изоляции	Больше или равно 100 МОм при 500 В постоянного тока
Контактное лицо	Медный сплав с высокой-проводимостью, прецизионное лужение
Жилье	Огнестойкий-ПК, UL94 V-0
Тепловая оценка корпуса	Структурная целостность сохраняется до 120 градусов.
Барьер помех	Экранированная контактная камера на каждую фазу; защита-ключом от несанкционированного доступа; пломбировочные точки
Кастомизация	Поддержка OEM/ODM по чертежам заказчика
минимальный заказ	Зависит от конфигурации; пробные заказы по договоренности
Гарантия качества	12–24 месяца с даты отгрузки
Производственный стандарт	Система менеджмента качества ISO 9001
Упаковка	Стандартная экспортная упаковка
Порты доставки	Порт Нинбо / Порт Шанхая
Обращение котировок	В течение 24 часов

Основные преимущества

Четыре проектных пункта определяют, можно ли точно измерить трехфазное питание 100 А-на занятой панели.

Широкий ассортимент продукции

Каждый фазовый контакт заключен в собственную изолированную камеру. Внешний датчик не может достичь живого контакта, а помехи, поступающие от соседнего коммутационного оборудования, не попадают в измерительную цепь.

Контактное сопротивление поддерживается на уровне менее или равном 0,5 мОм.

Оловянный-медный сплав сохраняет соединение стабильным при термоциклировании, поэтому небольшое падение напряжения, на которое рассчитывает измеритель, не увеличивается с возрастом или при следующем повторном-крутящем моменте.

Нарастание до 45 К при продолжительном токе 100 А

Большое поперечное-сечение проводника и масса клемм ограничивают само-нагрев. Подтверждено в соответствии со стандартом IEC 60947-7-1: именно этот запас позволяет нагрузке в 100 А работать непрерывно без дрейфа точности, вызываемого нагревом.

Ключи с защитой от несанкционированного-подделки и пломбируемые точки

Физическая поляризация блокирует обратную или неправильную установку, а встроенные точки пломбирования допускают использование защитных пломб коммунальных предприятий, поэтому любой последующий доступ будет виден при следующем раунде проверки.

Клемма проволочной клетки против традиционной латунной клеммы

Зазор между этим разъемом и традиционной латунной клеммой проявляется на контактной поверхности и снова при первом повторном-затягивании.

Точка сравнения	Винтовой-зажимной разъем (этот разъем)	Традиционный латунный терминал
Контактная камера	Каждый фазовый контакт заключен в изолированную камеру.	Открытые точки контакта, доступные с помощью зонда
Путь помех	Камера отделяет измерительную схему от внешнего шума	Нет экранирования; подаваемый сигнал достигает контакта напрямую
Место для дирижера	Подшипник с винтовым зажимом на широкой поверхности провода сечением 35 мм².	Голый винт на круглой стойке; проводник надо обмотать
Контактное сопротивление	Меньше или равно 0,5 мОм, начальное и стабильное при токе 100 А.	Появляется оксидная пленка и история повторной-затяжки.
Доказательства фальсификации	Кодировка-с защитой от несанкционированного доступа и встроенные точки пломбирования	Никакого ключа; для герметизации требуется дополнительное оборудование
Фазовый интервал	Фиксируется стенками камеры	Зависит от того, как монтажник прокладывает проводники

Профессиональный производственный процесс

Каждая установка проходит одни и те же пять этапов, а электрические результаты записываются для каждой партии.

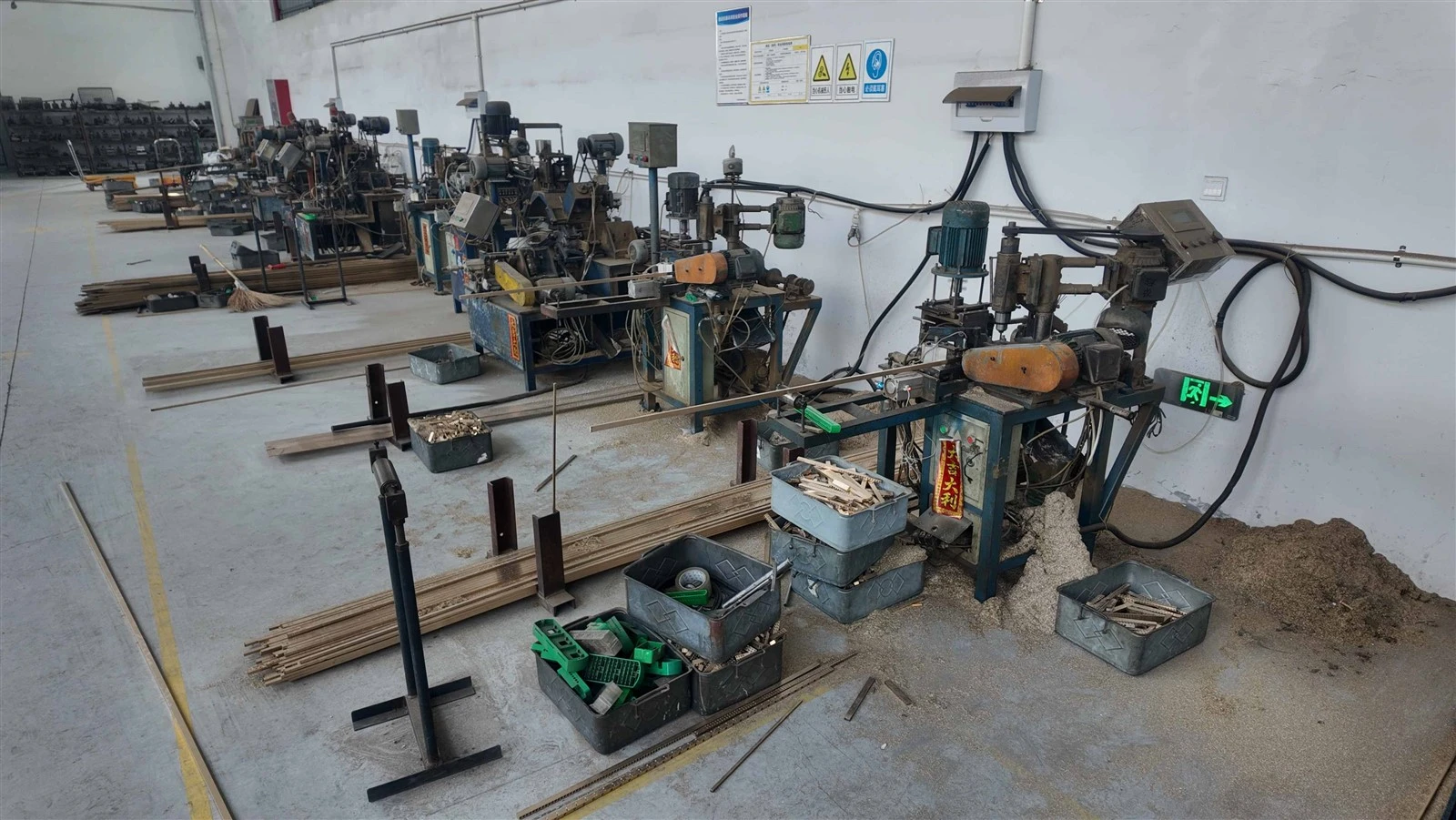

Контактная обработка- пруток из медного сплава разрезается и формируется по чертежу заказчика.

ЛужениеПеред сборкой на корпус контакта наносится прецизионное покрытие -.

Литье корпуса- Корпуса ПК отлиты в соответствии с рейтингом UL94 V-0 и классом нагрева до 120 градусов.

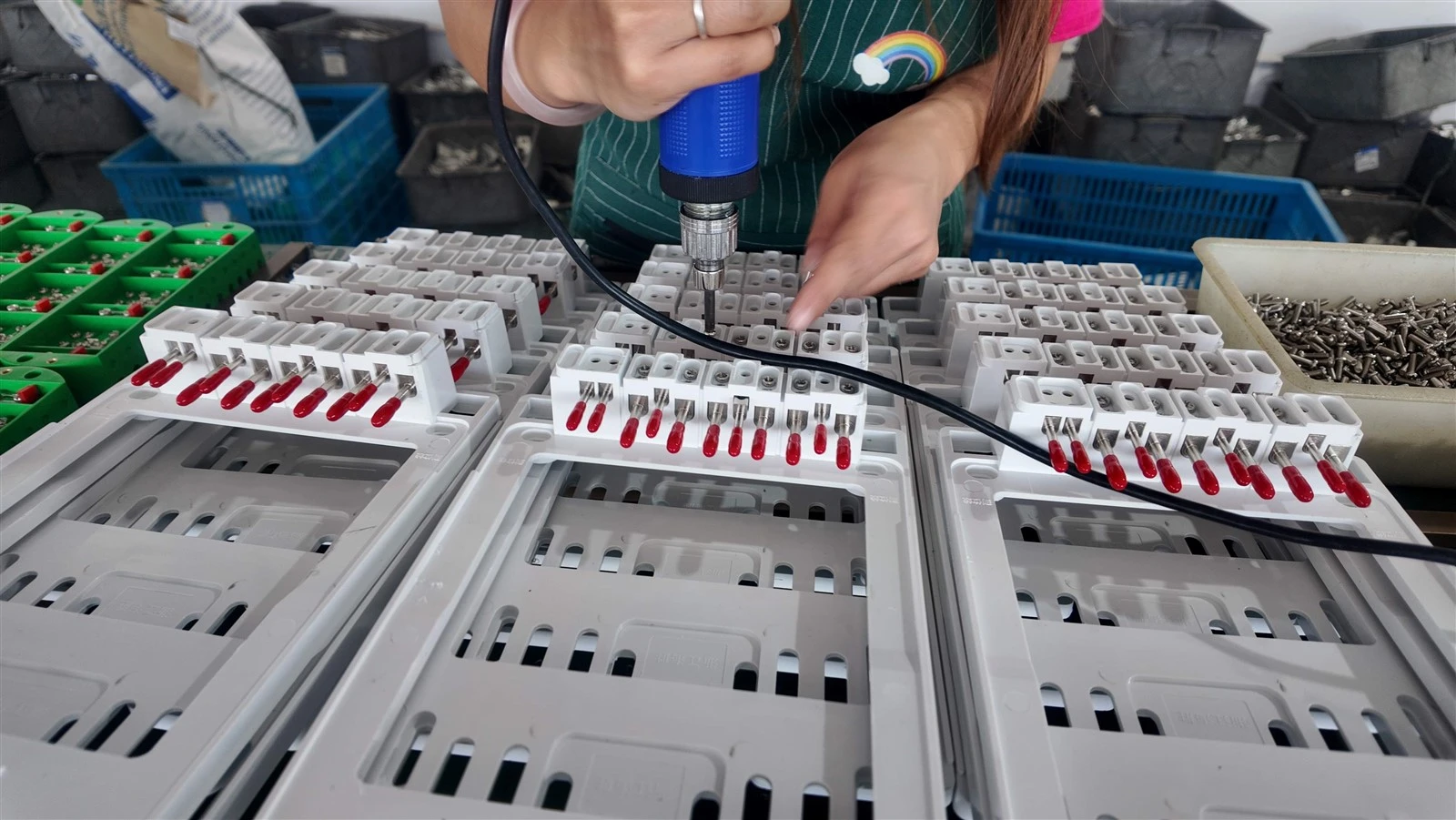

Сборка- камеры, шпоночные и винтовые-зажимные клеммы установлены в регистр на всех трех фазах.

Тестирование- контактное сопротивление менее или равно 0,5 мОм, выдерживаемое напряжение при 2500 В переменного тока в течение 1 мин, сопротивление изоляции больше или равно 100 МОм.

Варианты материалов и обработки поверхности

Прежде чем поступит приказ, стоит принять два существенных решения.

Контактный корпус и лужение

Корпус выполнен из медного сплава с высокой-проводимостью и прецизионным лужением, благодаря которому начальное контактное сопротивление удерживается на уровне менее или равном 0,5 мОм и устойчиво к коррозии в месте соединения. Покрытие и дальнейшая обработка поверхности фиксируются на этапе заказа, поэтому подтвердите нужный вариант по чертежу.

Огнестойкий-корпус для ПК

Корпус изготовлен из огнестойкого-поликарбоната класса UL94 V-0 и сохраняет структурную целостность до 120 градусов. В этот рейтинг входят шкафы счетчиков и внутренние панели, которые нагреваются при эксплуатации.

Сценарии применения

Четыре места, где используется экранированный измерительный разъем на 100 А.

Тяжелые промышленные трехфазные панели счетчиков-

Панели промышленных счетчиков, непрерывно измеряющие нагрузку, ток которой составляет около 100 А, на панели, на которой также расположены приводы и другое коммутационное оборудование, которое в противном случае вносило бы шум в измерительную цепь.

Коммерческие и промышленные счетчики с высокой-нагрузкой-

Здания и заводы, обеспечивающие суб-подсчет арендаторов, мастерские или технологические линии, где разъем должен сохранять точность в широком диапазоне нагрузок без повторной-затяжки при каждом цикле технического обслуживания.

Шкафы учета коммунального-класса с защитой от несанкционированного доступа-

Шкафы, которые должны соответствовать требованиям коммунального предприятия по защите от несанкционированного-вмешательства, в которых герметичные камеры, вставка с ключами и видимые точки пломбирования являются частью критериев приемки.

Точки измерения заряда солнечных фотоэлектрических и электромобилей

Солнечные батареи и точки зарядки переменного тока, где трехфазное питание измеряется для выставления счетов и где разъем находится в одном корпусе с силовой электроникой.

Часто задаваемые вопросы

Вопрос: Для защиты от чего предназначен этот разъем?

A: Он защищает схему измерения от внешнего вмешательства и несанкционированного доступа. Экранированные камеры блокируют установку зонда, фиксация предотвращает обратное соединение, а пломбируемые точки пломбируются.

Вопрос: Каковы номиналы версии на 100 А?

A: 100 А непрерывно при 380 В / 400 В трехфазного переменного тока, с контактным сопротивлением менее или равным 0,5 мОм и повышением температуры ниже 45 К согласно IEC 60947-7-1. Выдерживаемое напряжение переменного тока 2500 В в течение 1 минуты.

В: Какие проводники он принимает?

A: Медные проводники сечением до 35 мм² с винтовым-зажимом. Зажим опирается на широкую поверхность проводника, а не на одну точку винта, что обеспечивает герметичность соединения при вибрации.

Вопрос: Поддерживаете ли вы индивидуальные спецификации и каков минимальный заказ?

О: Конфигурация фаз, покрытие и маркировка могут быть изготовлены по вашему чертежу на условиях OEM или ODM. Минимальный заказ зависит от конфигурации и используемых инструментов; Пробные заказы на новый проект являются договорными.

Вопрос: А как насчет тестирования, упаковки и доставки?

О: Каждая партия проверяется на контактное сопротивление, выдерживаемое напряжение и сопротивление изоляции. Устройства отправляются в стандартной экспортной упаковке из Нинбо или Шанхая. Отправьте свой чертеж и количество для получения предложения в течение 24 часов.
